1，简介

FPGA设计中在IP核的提供方式上，通常将其分为软核、固核和硬核这3类。软核(Soft IP Core) : 软核在EDA 设计领域指的是综合之前的寄存器传输级(RTL) 模型；通常遍是指以HDL代码（Verilog，VHDL…）为形式的可综合源代码；固核(Firm IP Core) :固核在EDA 设计领域指的是带有平面规划信息的网表；硬核 (Hard IP Core) :硬核在EDA 设计领域指经过验证的设计版图。软核只经过功能仿真，需要经过综合以及布局布线才能使用。其优点是灵活性高、可移植性强，允许用户自配置。软核处理器是指利用HDL语言描述的处理器功能代码，用于实现处理器的所需要的各种功能。

通常的处理器架构由以下部分组成。指令寄存器、累加器、算术逻辑运算单元、数据控制器、状态控制器、程序计数器、地址多路器等基本部件。是用于实现根据特定指令集生成的汇编代码的硬件运行环境。本文在介绍risc-v 指令集的相关基本概念后，通过一个简易的risc-v 处理器设计，来说明处理器工作时的各种细节。

2，CPU的工作流程

常见的CPU内部有5级流水线组成。cpu的工作大致分为以下几个步骤；

1：取指。该阶段从内存中读取指令，PC（程序计数器）制定指令的地址。
2：译码。该阶段将从内存读取的指令翻译为各种操作。并从寄存器中取出操作数。
3：执行。该阶段算数逻辑单元执行指令表示的操作。
4：访存。该阶段将结果数据写入到内存中。
5：写回。将结果写会到寄存器文件中。
（1）取指令(IF)
CPU在取指令阶段（IF阶段）时，先向一级指令缓存要指令，要到指令后我们将程序计数器（PC）自增1（1表示移动一条指令的宽度，如果数据单位是32位，那么就自增1，如果数据单位是8位1字节，那么就自增4）。这样我们在下次取指令的时候就能取到下一条指令了。同时如果你实现了分支预测，那么在这里则需要做另外的处理。
（2）解码(ID)
注意到我们有这些指令对：add和addi，addu和addui，or和ori等，这些指令对的功能是一样的，只是取操作数的方式不一样，如果我们能用某种方式统一这些指令对，那么我们在实现这些指令的执行将会变得更简单，因为对于同一类的指令我们能做同一个操作。解码器就是做这个事情的。

CPU在解码阶段（ID阶段）时还需要根据解码器得到的操作数寄存器的编号，从相应的寄存器中取出ALU所需要的操作数，因此我们也将寄存器归到解码阶段中。
（3）执行(EX)
执行阶段（EX阶段）是我们调用ALU进行真正的计算过程。由于乘法和除法的速度比较慢，如果1个周期能完成加法的计算，那么乘法和除法就需要超过1个周期的时间，也就是说乘法器和除法器在多周期CPU里是多周期的。同时，所有的浮点运算也都是多周期的，比如浮点加是4个周期（另外在浮点运算单元中同样存在流水线，把浮点加法分成4个阶段计算）。

同时对于syscall指令，我们也要在执行阶段完成操作。

因此执行阶段CPU一共会有以下执行模块，分别是ALU、整数的乘除运算单元、浮点运算单元（内部仍存在流水线，而且加减法和乘除法可以并行执行）和其他的一些处理电路。
【ALU】
ALU在执行阶段将会按照给定的ALU的微指令，对两个操作数进行运算（无论是加减运算、位运算、比较运算以及跳转指令需要的比较运算），并得到结果输出（输出包括运算结果、是否跳转等信息）。对于内存操作的指令，我们也需要ALU计算出我们要读取的内存的真实地址（因为指令规范中给定的是某个寄存器的偏移，或者当前指令的偏移）。
（4）内存读写(MEM)
对于lb、lbu、lh、lhu、lw、sb、sbu、sh、shu、sw等内存操作的指令，这个阶段将被启用。这个阶段将会与一级的数据缓存交互。
（5）寄存器写(WB)
这个阶段（WB阶段）有结果的指令将会把数据存到对应的寄存器里。

在CPU的工作流程中，首先读取PC（程序计数器）指向的地址的指令，送入到译码模块，译码器对opcode指令进行译码，经过译码之后得到指令需要的操作数寄存器索引，可以使用此索引从通用寄存器组（Register File，Regfile）中将操作数读出。指令译码之后所需要进行的计算类型都已得知，并且已经从通用寄存器组中读取出了所需的操作数，那么接下来便进行指令执行。指令执行是指对指令进行真正运算的过程。譬如，如果指令是一条加法运算指令，则对操作数进行加法操作；如果是减法运算指令，则进行减法操作。

3，RISC-V指令集介绍

下图显示了六种基本指令格式，分别是：用于寄存器-寄存器操作的 R 类型指令，用于短立即数和访存 load 操作的 I 型指令，用于访存 store 操作的 S 型指令，用于条件跳转操作的 B 类型指令，用于长立即数的 U 型指令和用于无条件跳转的 J 型指令。

首先，指令只有六种格式，并且所有的指令都是 32 位长，这简化了指令解码。第二，RISC-V 指令提供三个寄存器操作数（rs1,rs2,rd），而不是像 x86-32 一样，让源操作数和目的操作数共享一个字段。当一个操作天然就需要有三个不同的操作数，但是 ISA 只提供了两个操作数时，编译器或者汇编程序程序员就需要多使用一条 move（搬运）指令，来保存目的寄存器的值。第三，在 RISC-V 中对于所有指令，要读写的寄存器的标识符总是在同一位置，意味着在解码指令之前，就可以先开始访问寄存器。第四，这些格式的立即数字段总是符号扩展，符号位总是在指令中最高位。这意味着可能成为关键路径的立即数符号扩展，可以在指令解码之前进行。

RV32I 带有指令布局，操作码，格式类型和名称的操作码映射。

4，设计总览

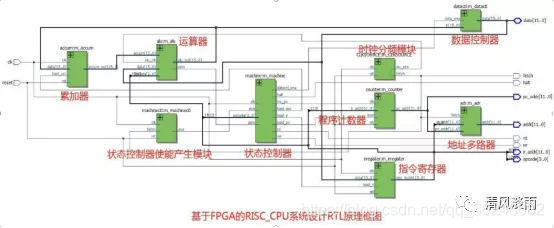

在本设计中，为了简化设计，降低设计的复杂度，并没有采用多级流 水线形式来设计，而是采用了状态机的方法。取指，译码， 执行，访问，写回分别在几个周期内完成，等 完成该指令的操作后，在读取下一个指令。整个 RISC_CPU 设计方案组成框图应该包含以下内容：

从上述架构图可以看出，RICS_CPU 结构比较复杂，但是它的基本部件并不复杂，整个方案设计可以从它的 8 个基本组成部分来考虑：

时钟发生器
指令寄存器
累加器
算术逻辑运算单元
数据控制器
状态控制器
程序计数器
地址多路器

4.1 时钟发生器
该模块的设计主要是利用外部时钟信号 clk 来产生一系列时钟信号，并且可以送到 CPU 的其它各个部件中。其中，fetch 是控制信号，clk 的 6 分频信号。当 fetch 高电平时，使 clk 能触发 cpu 控制器开始执行一条指令；同时 fetch 信号还将控制地址多路器输出指令地址和数据地址。clk 信号还用作指令寄存器，累加器，状态控制器的时钟信号。
图 2 时钟发生器原理图
4.2 指令寄存器
指令寄存器的触发信号时 clk，在 clk 的正沿触发下，寄存器将数据总线送来的指令存入 16 位的寄存器中，但并不是每个 clk 的上升沿都寄存数据总线的数据，因为数据总线上有时传输指令，有时传输数据。什么时候寄存，什么时候不寄存由 CPU 状态控制器的 load_ir 信号控制。load_ir 信号通过 load_ir 口输入到指令寄存器，复位后，指令寄存器被清为零。
图 3 指令寄存器原理图

4.3 累加器
累加器用于存放当前的结果，它也是双目运算中的一个数据来源。复位后， 累加器的值是零。当累加器通过 load_acc 信号时，在 clk 时钟跳变沿时就受到来自于数据总线的数据。
图 4 累加器原理图

4.4 算术运算器
算术逻辑运算单元，它根据输入的 16 种不同的操作码分别进行加减乘，与或非等基本操作运算，利用这几种基本运算可以实现很多种其它运算以及逻辑判断等操作。
图 5 算术运算器原理图
4.5 数据控制器
数据控制器，其作用是控制累加器的数据输出，由于数据总线是各种操作时传送数据的公共通道，不同情况下传送不同的内容。有时要传输指令，有时要传送 RAM 区或接口的数据。累加器的数据只有在需要往 RAM 区域或端口写时才允许输出，否则应呈现高阻态，以允许其它部件使用数据总线。所以任何部件往总线上输出数据时，都需要一控制信号。而此控制信号的启停则由 cpu 状态控制器输出各信号控制决定。数据控制器何时输出累加器的数据则由状态控制器输出的控制信号 data_ena 决定。
图 6 数据控制器原理图

4.6 地址多路器
地址多路器，它用于选择输出的地址是 PC 地址还是数据/端口地址。每个指令周期的前 3 个时钟周期用于从 ROM 中读取指令，输出的应是 PC 地址，后 3 个时钟周期用于 RAM 或端口的读写，该地址有指令给出。地址的选择输出信号由时钟信号的 6 分频 fetch 提供。
图 7 地址多路器原理图

4.7 程序计数器
它用于提供指令地址，以便读取指令。指令按地址顺序存放在存储器中。有两种途径可形成指令地址；其一是顺序执行的情况，其二是遇到要改变顺序执行程序的情况，例如执行 JMP 指令后，需要形成新的地址。

图 8 程序计数器原理图

4.8 状态控制器
状态机控制器接收复位信号 reset，当 reset 有效时，通过信号 ena 使其为零， 输入到状态机中，以停止状态机的工作。状态机是 cpu 的控制核心，用于产生一系列的控制信号，启动或停止某些部件。cpu 何时进行指令来读写I/O 端口及RAM 区等操作，都是由状态机来控制的。状态机的当前状态，由变量 state 记录，state 的值就是当前这个指令周期中已过的时钟数。
指令周期是有 6 个时钟周期组成，每个时钟周期都要完成固定的操作，即:

1. 第 0 个时钟，cpu 状态控制器的输出 rd，data_ctl 和 load_ir 为高电平,inc_pc从 0 变为 1 故 pc 加 1，ROM 送来的指令代码寄存在指令寄存器中。

2. 第 1 个时钟空操作

3. 第 2 个时钟。若操作符为 HLT，则输出信号 HLT 为高。如果操作符不为HLT，除了 PC 增 1 外，其他各控制线输出为零。

4. 第 3 个时钟，若操作符为 AND，ADD，XOR，LDA，NOT，MUL，SUB ， OR， RL， RR， POP， PUSH，读取相应地址的数据；若为 STO，输出累加器数据。

5. 第 4 个时钟，若操作符为 AND，ADD 等算术运算，算术运算器就进行相应的运算；若操作符为 LDA，就把数据通过算术运算符送给累加器；若为SKZ，先判断累加器的值是否为 0，如果为 0，PC 加 1，否则保持原值；若为 JMP，锁存目标地址；若为 STO，将数据写入地址处。

6. 第 5 个时钟空操作

5，仿真结果

图 10 RISC_CPU 顶层系统级仿真及部分信号说明

图 11 RISC_CPU 复位及内部寄存器初始值仿真

仿真结果说明：RISC_CPU 的复位和启动操作是通过 reset 引脚的信号触发执行。当 reset 信号一进入高电平，RISC_CPU 就会结束先行操作，并且只要 reset 停留在高电平状态，cpu 就维持在复位状态。在复位状态，cpu 各个内部寄存器都被设有初值，全部为零。数据总线为高阻态，地址总线为 000H，所有控制信号均为无效状态，reset 回到低电平后，接着到来的第一个 fetch 上升沿奖启动RISC_CPU 开始工作，从 ROM 的 000 处开始读取指令并执行相应操作，波形见图 11。

图 12 RISC_CPU 时钟分频模块仿真-6 分频

图 13 CPU 总线写操作—RISC_CPU 写入数据时序仿真

图 14 RISC_CPU 读取数据时序仿真

仿真结果说明：每个指令周期的前 0~2 个时钟周期用于读指令；第 2.5 个周期处，存储器或端口地址就输入到地址总线上；第 3~5 个时钟周期，读信号 rd有效，数据送到数据总线上，以便累加器锁存，或参与算术，逻辑运算。

图 15 RISC_CPU 指令寄存器模块仿真

图 16 RISC_CPU 运算器模块仿真
